| Artikel |
Bemerkung
|
Ersatz |
Bestell# / Anzahl
|
Alle Kondensatoren
Typ1 + Typ2 + Typ3
 |
50pF/250V
50pF/500V
50pF/1000V
bis 2000V
oft zu finden im Oszillator (ECH81) oder im
Antennenkreis
|
Keramischer Scheiben-Kondensator 47pF/2KV
 |
12377
|
Alle Kondensatoren
Typ1 + Typ2 + Typ3
|
100pF/250V
100pF/500V
100pF/1000V
bis 2000V
oft zu finden im Oszillator (ECH81) oder im
Antennenkreis
|
Keramischer Scheiben-Kondensator 100pF/2KV
|
12379
|
Alle Kondensatoren
Typ1 + Typ2 + Typ3
|
220pF/250V
220pF/500V
220pF/1000V
bis 2000V
|
Keramischer Scheiben-Kondensator 220pF/2KV
|
12355
|
Alle Kondensatoren
Typ1 + Typ2 + Typ3
|
330pF/250V
330pF/500V
330pF/1000V
bis 2000V |
Keramischer Scheiben-Kondensator 330pF/2KV Vishay
|
12360
|
Alle Kondensatoren
Typ1 + Typ2 + Typ3
|
500pF/250V
500pF/500V
500pF/1000V
bis 2000V
|
Keramischer Scheiben-Kondensator 470pF/2KV
|
12341
|
Alle Kondensatoren
Typ1 + Typ2 + Typ3
|
680pF/250V
680pF/500V
680pF/630V
bis 1000V
|
Keramischer Scheiben-Kondensator 680pF/1KV R5
|
12356
|
Alle Kondensatoren
Typ1 + Typ2 + Typ3
|
1000pF/250V
1000pF/500V
1000pF/630V
1000pF/1000V
bis 3000V
!Kondensator
an der Anode der Endröhre
|
Keramischer Scheiben-Kondensator 1000pF/3KV
|
12381
|
Alle Kondensatoren
Typ1 + Typ2 + Typ3
|
2000pF/250V
2000pF/500V
2000pF/1000V
2200pF/250V
2200pF/500V
2200pF/1000V
2500pF/250V
2500pF/500V
2500pF/1000V
bis 2000V
!häufig
zu finden als Entstörkondensatoren im Netzteil
!Kondensator
an der Anode der Endröhre
|
Keramischer Scheiben-Kondensator 2200pF/2KV
|
12343 |
Kondensator ERO100 2700pF/500V
|
in vielen Philips Philetta enthalten
|
Geeignet für
z.B.
Philips Philetta BD254U
Philips Philetta BD273U
Philips Philetta BD284U
|
1241 |
Alle Kondensatoren
Typ1 + Typ2 + Typ3
|
4700pF/1000V
bis 1500V
!häufig
zu finden als Entstörkondensatoren im Netzteil
!Kondensator
an der Anode der Endröhre
|
Keramischer Scheiben-Kondensator 4700pF/1.5KV
|
12382
|
Alle Kondensatoren
Typ1 + Typ2 + Typ3
|
5000pF/250V
5000pF/500V
5000pF/1000V
ebenso:
4700pF
bis 1000V
!
Koppelkondensator zur Endröhre
|
Kondensator 4700pF/1000Volt axial MKT72 13,5x4,7mm
|
121100
|
Alle Kondensatoren
Typ1 + Typ2 + Typ3
|
6800pF/250V
6800pF/500V
6800pF/630V
bis 630V
!
Koppelkondensator zur Endröhre
|
Kondensator 6800pF/630Volt axial MKT72 10,4x4,4mm
|
12168
|
Alle Kondensatoren
Typ1 + Typ2 + Typ3
|
!Kondensator
an der Anode der Endröhre
!selten
zu finden als Entstörkondensatoren im Netzteil
|
Keramischer Scheiben-Kondensator 6800pF/300VAC
|
12373
|
Alle Kondensatoren
Typ1 + Typ2 + Typ3
|
!Kondensator
an der Anode der Endröhre
!häufig
zu finden als Entstörkondensatoren im Netzteil
|
Keramischer Scheiben-Kondensator 10000pF/300VAC
|
12372
|
Alle Kondensatoren
Typ1 + Typ2 + Typ3
|
0.01uF/250V
0.01uF/500V
0.01uF/1000V
ebenso:
0.012uF
bis 630V
!
Koppelkondensator zur Endröhre
|
Kondensator 0.01uF/630V axial MKT72 5,0x11,0mm
|
12187
|
Spezial-Kondensator
mit Widerstand.
Bild folgt
|
Nordmende MF5099
0.01uF (C97)+ 10 Megaohm (R57)
|
Kondensator 0.01uF/630V axial MKT72 5,0x11,0mm
+
Metallschichtwiderstand 10M-Ohm/0.4Watt 1%
|
12187+10317 |
Alle Kondensatoren
Typ1 + Typ2 + Typ3
|
0.015uF/250V
0.015uF/500V
0.015uF/1000V
ebenso:
0.016uF
bis 630V
|
Kondensator 0.015uF/630Volt axial MKT72
|
12169
|
Alle Kondensatoren
Typ1 + Typ2 + Typ3
|
0.025uF/250V
0.025uF/500V
0.025uF/630V
!
Koppelkondensator zur Endröhre
|
Kondensator 0.022uF/630Volt axial MKT72
|
12170
|
Alle Kondensatoren
Typ1 + Typ2 + Typ3
|
0.033uF/250V
bis 630V
z.B.
!
Koppelkondensator zur Endröhre
|
Kondensator 0.033uF/630Volt axial
MKT72
|
12171
|
Alle Kondensatoren
Typ1 + Typ2 + Typ3
|
0.05uF/250V
0.05uF/500V
0.05uF/1000V (Prüfspannung)
ebenso:
0.047uF
bis 630V
!
Koppelkondensator zur Endröhre
|
Kondensator 0.047uF/630Volt axial MKT72
|
12172
|
Alle Kondensatoren
Typ1 + Typ2 + Typ3
|
0.068uF/250V
0.068uF/500V
0.068uF/1000V
bis 1000V
|
Kondensator 0.068uF/1000Volt axial ERO/VISHAY
 |
12145
|
Alle Kondensatoren
Typ1 + Typ2 + Typ3
|
0.1uF/250V
bis 250V
|
Kondensator 0.1uF/250Volt axial ERO
MKT1814 13,7x7,8mm
|
12148
|
Alle Kondensatoren
Typ1 + Typ2 + Typ3
|
0.1uF/500V
0.1uF/630V
bis 630V
Als Beruhigungskondensator (siehe roter Punkt)
meist im Niederfrequenzteil z.B. an der EABC80
Alternativ kann auch der
günstigere Kondensator 0.15uF/630V
verwendet werden, siehe übernächste Zeile
|
Kondensator 0.1uF/630Volt axial MKT72
|
12174
|
Alle Kondensatoren
Typ1 + Typ2 + Typ3
|
0.1uF/1000V
bis 1000V
Als Rasterkondensator oder frei zu verdrahten
|
Kondensator 0.1uF/1000Volt R17.5
|
121141
|
Alle Kondensatoren
Typ1 + Typ2 + Typ3
|
0.15uF/500V
0.15uF/630V
bis 630V
Als Beruhigungskondensator (siehe roter Punkt)
meist im Niederfrequenzteil z.B. an der EABC80
Alternative zum 0.1uF/630V
 |
Kondensator 0.15uF/630Volt axial MKT72
|
12176
|
Alle Kondensatoren
Typ1 + Typ2 + Typ3
|
0.22uF/500V
0.22uF/630V
ebenso: 0.2uF, 0,25uF
bis 630V
ERO 100 Kondensator
in zylindrischer Ausführung
mit weißer, silikonartiger Füllung
|
Kondensator 0.22uF/630Volt axial MKT72
|
12177
|
Alle Kondensatoren
Typ1 + Typ2 + Typ3
|
0.47uF/250V
0.5uF/250V
ebenso: 0.4uF
bis 250V
|
Kondensator 0.47uF/250Volt axial MKT1813 ERO/VISHAY
|
121133
|
Alle Kondensatoren
Typ1 + Typ2 + Typ3
|
0.47uF
0.5uF
ebenso: 0.4uF
bis 630V
|
Kondensator
0.47uF/630Volt R22.5 langer Draht
|
121142
|
Saba-Motor-Kondensator 0.3uF/370V AC
 |
z.B. im Saba Meersburg 125
Hochwertiger Ersatzkondensator
(zu empfehlen)
Alternative siehe nächste Zeile
|
Kondensator 0.33uF/1000V axial spezial HQ hohe
Anforderungen
 |
121131
|
Saba-Motor-Kondensator 0.3uF/370V AC
|
z.B. im Saba Meersburg 125
|
Kondensator 0.33uF/400VAC R22.5
|
121111
|
Elektrolytkondensator Typ4
Becher-Elko
50uF+50uF / 350V (bis 385V)
Ersatz Alternative 1
 |
Kann 1:1 ersetzt werden,
wenn das Montageloch
18 mm Durchmesser hat.
Ansonsten ist das Loch
auf zu feilen oder mit
einem Stufenbohrer auf
zu bohren.
! als
Lade- und Sieb-Elko im Netzteil
|
Elko 47uF+47uF/450Volt Schraub-Becher 18mm
Lochmontage
|
122126 |
Elektrolytkondensator Typ4
Becher-Elko
50uF+50uF / 350V (bis 385V)
Ersatz Alternative 2
|
Ersatz durch 2 Radial-Elkos.
Diese werden unten im Chassis
installiert. Der Alte Becher-Elko
kann im Gerät bleiben. Sieht
Original aus. Nähere Infos
zu diesem Thema siehe hier:
 Elkos richtig ersetzen
! als
Lade- und Sieb-Elko im Netzteil
|
Elko 47uF/450Volt stehend
Hochtemperatur 105GRD
|
12284*2 |
Elektrolytkondensator Typ4
Becher-Elko
50uF+50uF / 350V (bis 385V)
Ersatz Alternative 3
|
NEU:
Ersatz durch 2 dünne, längliche Radial-Elkos.
Diese werden unten im Chassis
installiert. Der Alte Becher-Elko
kann im Gerät bleiben. Sieht
Original aus. Nähere Infos
zu diesem Thema siehe hier:
Elkos richtig ersetzen
! als
Lade- und Sieb-Elko im Netzteil
|
Bild folgt!
41x10mm
|
122198*2
|
Elektrolytkondensator Typ4
Becher-Elko
50uF+50uF / 350V (bis 385V)
Ersatz Alternative 4
|
Ersatz durch 2 Axial-Elkos.
Diese werden unten im Chassis
installiert. Der Alte Becher-Elko
kann im Gerät bleiben. Sieht
Original aus. Nähere Infos
zu diesem Thema siehe hier:
Elkos richtig ersetzen
Es geht auch gemischt,
also Alternative 3 und 4
! als
Lade- und Sieb-Elko im Netzteil
|
Elko 47uF/350Volt liegend Hochtemperatur 105GRD
|
12277*2 |
Elektrolytkondensator Typ4
Becher-Elko
50uF+50uF / 350V (bis 385V)
Ersatz Alternative 5
|
Ersatz durch 2 vormontierte
Elkos auf einer Epoxid-Platine.
Diese werden unten im Chassis
installiert. Der Alte Becher-Elko
kann im Gerät bleiben. Sieht
Original aus. Nähere Infos
zu diesem Thema siehe hier:
Elkos richtig ersetzen
! als
Lade- und Sieb-Elko im Netzteil
|
Elko 47uF+47uF/400V oder 450V Montage auf Epoxid-Platine
 |
122187
|
Elektrolytkondensator Typ4
Becher-Elko
50uF+50uF / 350V (bis 385V)
Ersatz Alternative 6
|
Ersatz durch 2 vormontierte
Elkos auf einer Leiste.
Diese werden unten im Chassis
installiert. Der Alte Becher-Elko
kann im Gerät bleiben. Sieht
Original aus. Nähere Infos
zu diesem Thema siehe hier:
Elkos richtig ersetzen
! als
Lade- und Sieb-Elko im Netzteil
|
Elko 47uF+47uF/400V oder 450V Montage auf Leiste
 |
122188
|
Elektrolytkondensator Typ4
Becher-Elko
50uF+50uF+4uF / 350V (bis 385V)
Ersatz Alternative 1
|
Kann 1:1 ersetzt werden,
wenn das Montageloch
18 mm Durchmesser hat.
Ansonsten ist das Loch
auf zu feilen oder mit
einem Stufenbohrer auf
zu bohren.
Zusätzlich wird ein radialer Elko
unten im Chassis installiert
! als
Lade- und Sieb-Elko im Netzteil
Elkos richtig ersetzen
|
Elko 47uF+47uF/450Volt Schraub-Becher 18mm
Lochmontage
+
Elko 4.7uF/350Volt stehend Hochtemperatur 105GRD
|
122126+122111 |
Elektrolytkondensator Typ4
Becher-Elko
50uF+50uF+4uF / 350V (bis 385V)
Ersatz Alternative 2
|
Kann 1:1 ersetzt werden,
wenn das Montageloch
18 mm Durchmesser hat.
Ansonsten ist das Loch
auf zu feilen oder mit
einem Stufenbohrer auf
zu bohren.
zusätzlich wird ein axialer Elko
unten im Chassis installiert
! als
Lade- und Sieb-Elko im Netzteil
Elkos richtig ersetzen
|
Elko 47uF+47uF/450Volt Schraub-Becher 18mm Lochmontage
+
Elko 4.7uF/450Volt liegend
 |
122126+12283 |
Elektrolytkondensator Typ4
Becher-Elko
100uF+50uF / 350V (bis 385V)
|
Kann 1:1 ersetzt werden,
wenn das Montageloch
18 mm Durchmesser hat.
Ansonsten ist das Loch
auf zu feilen oder mit
einem Stufenbohrer auf
zu bohren.
! als
Lade- und Sieb-Elko im Netzteil
Alternative siehe nächste Zeile
Elkos richtig ersetzen
|
Elko 100uF+100uF/350Volt Schraub-Becher 18mm Lochmontage
Passend
auch für Philips Philettas
Mehr Infos
siehe hier
|
122134
|
Elektrolytkondensator Typ4
Becher-Elko
100uF+50uF / 350V (bis 385V)
|
Ersatz durch 2 Radial-Elkos.
Diese werden unten im Chassis
installiert. Der Alte Becher-Elko
kann im Gerät bleiben. Sieht
Original aus. Nähere Infos
zu diesem Thema siehe hier:
Elkos richtig ersetzen
|

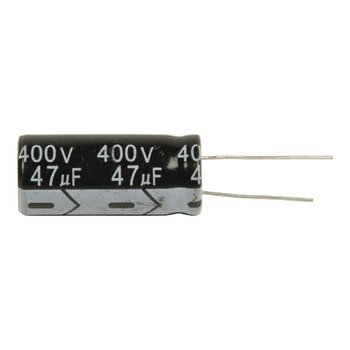

Elko 47uF/450Volt stehend Hochtemperatur 105GRD
 Abbildung
ähnlich
Elko 100uF/400Volt stehend Hochtemperatur 105GRD
|
12284+12290 |
Elektrolytkondensator Typ4
Becher-Elko
100uF+100uF / 350V (bis 385V)
|
Kann 1:1 ersetzt werden,
wenn das Montageloch
18 mm Durchmesser hat.
Ansonsten ist das Loch
auf zu feilen oder mit
einem Stufenbohrer auf
zu bohren.
! als
Lade- und Sieb-Elko im Netzteil
Elkos richtig ersetzen
|
Elko 100uF+100uF/350Volt Schraub-Becher 18mm Lochmontage
Passend auch für Philips Philettas
Mehr Infos
siehe hier
|
122134
|
Elektrolytkondensator Typ4
Becher-Elko
100uF+100uF / 450V
|
Kann 1:1 ersetzt werden,
wenn das Montageloch
18 mm Durchmesser hat.
Ansonsten ist das Loch
auf zu feilen oder mit
einem Stufenbohrer auf
zu bohren.
! als
Lade- und Sieb-Elko im Netzteil
Elkos richtig ersetzen
|
Elko 100uF+100uF/450Volt Schraub-Becher 18mm Lochmontage
Passt nicht in Philips Philettas, da zu großer
Durchmesser 35mm.
Bestelle den Elko 1 Zeile oberhalb!
|
122139 |
Elektrolytkondensator Typ4
 |
Elektrolytkondensator
1uF/350V
z.B. als Beruhigungskondensator in Niederfrequenzteil
Nähe EABC80
Elkos richtig ersetzen
|
Elko
1uF/350Volt liegend
|
122162
|
Elektrolytkondensator Typ4
|
Elektrolytkondensator
2uF/70V
ebenso 2.2uF
bis 100V
z.B.im UKW-Demodulator als "Ratio-Elko"
Elkos richtig ersetzen
|
Elko 2.2uF/100Volt liegend Hochtemperatur 105GRD
|
122155 |
Elektrolytkondensator Typ4
|
Elektrolytkondensator
2uF/350V
bis 450V
z.B. als Beruhigungskondensator in Niederfrequenzteil
Nähe EABC80
Elkos richtig ersetzen
|
Elko 2.2uF/450Volt liegend
|
12263
|
Elektrolytkondensator Typ4
|
Elektrolytkondensator
5uF/70V
ebenso 4.7uF
bis 100V
z.B.im UKW-Demodulator als "Ratio-Elko"
Elkos richtig ersetzen
|
Elko 4.7uF/100Volt liegend
|
12250 |
Elektrolytkondensator Typ4
|
Elektrolytkondensator
4uF
ebenso 5uF
ebenso 4.7uF
bis 450V
z.B. als Beruhigungskondensator in Niederfrequenzteil
Nähe EABC80
Elkos richtig ersetzen
|
Elko
4.7uF/450Volt liegend
|
12283
|
Elektrolytkondensator Typ4
|
Elektrolytkondensator
10uF
bis 450V
Elkos richtig ersetzen
|
Elko 10uF/450Volt liegend HQ F+T
|
12276
|
Elektrolytkondensator Typ4
|
Elektrolytkondensator
20uF
ebenso 22uF
ebenso 25uF
bis 63V
Elkos richtig ersetzen
|
Elko 22uF/63Volt liegend
|
12233
|
Elektrolytkondensator Typ4
|
Elektrolytkondensator
50uF/12-15V
ebenso 47uF
bis 63V
z.B.
in der Endstufe als "Kathoden-Elko"
Elkos richtig ersetzen
|
Elko 47uF/63Volt liegend
|
12286
|
Elektrolytkondensator Typ4
|
Elektrolytkondensator
z.B.
in der Endstufe als "Kathoden-Elko"
Elkos richtig ersetzen
|
Elko 100uF/63Volt liegend
|
1227
|
Typ 5: Tonfrequenz-Kondensatoren:
Tonfrequenz-Kondensatoren sind meistens
auch Elektrolytkondensatoren,
allerdings ungepolt, das heißt,
dass man auf die Polarität (plus/minus)
nicht achten muss. |
Oft zwischen Breitbandlautsprecher
und Hochtöner.
Nicht der passende Wert?
Bitte den Wert auf dem Bauteil ablesen
und unten in das Klartextfeld eintragen! |
Bipolarer-Tonfrequenz-Kondensator 2.2uF/100V axial
|
1255
|
Typ 5: Tonfrequenz-Kondensatoren:
Tonfrequenz-Kondensatoren sind meistens
auch Elektrolytkondensatoren,
allerdings ungepolt, das heißt,
dass man auf die Polarität (plus/minus)
nicht achten muss. |
wie in vorheriger Zeile
|
Bipolarer-Tonfrequenz-Kondensator 4.7uF/100V axial
|
1256
|
Typ 5: Tonfrequenz-Kondensatoren:
Tonfrequenz-Kondensatoren sind meistens
auch Elektrolytkondensatoren,
allerdings ungepolt, das heißt,
dass man auf die Polarität (plus/minus)
nicht achten muss. |
wie in vorheriger Zeile
Nicht der passende Wert?
Bitte den Wert auf dem Bauteil ablesen
und unten in das Klartextfeld eintragen! |
Bipolarer-Tonfrequenz-Kondensator
10uF/100V axial
|
1252
|
Typ 5: Tonfrequenz-Kondensatoren:
Tonfrequenz-Kondensatoren sind meistens
auch Elektrolytkondensatoren,
allerdings ungepolt, das heißt,
dass man auf die Polarität (plus/minus)
nicht achten muss. |
wie in vorheriger Zeile
Nicht der passende Wert?
Bitte den Wert auf dem Bauteil ablesen
und unten in das Klartextfeld eintragen! |
Bipolarer-Tonfrequenz-Kondensator 22uF/100V axial
|
1251
|
|
Typ 5: Tonfrequenz-Kondensatoren:
Tonfrequenz-Kondensatoren sind meistens
auch Elektrolytkondensatoren,
allerdings ungepolt, das heißt,
dass man auf die Polarität (plus/minus)
nicht achten muss.
|
wie in vorheriger Zeile
Nicht der passende Wert?
Bitte den Wert auf dem Bauteil ablesen
und unten in das Klartextfeld eintragen! |
Bipolarer-Tonfrequenz-Kondensator 47uF/100V axial
|
1254
|
Typ 5: Tonfrequenz-Kondensatoren:
Tonfrequenz-Kondensatoren sind meistens
auch Elektrolytkondensatoren,
allerdings ungepolt, das heißt,
dass man auf die Polarität (plus/minus)
nicht achten muss. |
wie in vorheriger Zeile
Nicht der passende Wert?
Bitte den Wert auf dem Bauteil ablesen
und unten in das Klartextfeld eintragen!
|
Bipolarer-Tonfrequenz-Kondensator 100uF/100V axial
|
1257
|
Skalenlampe 6.3Volt/0.3Ampere E10
|
Meist verwendete Skalenlampe
bei Geräten
mit E-Röhren-Bestückung.
Alternative siehe nächste Zeile
|
Skalenlampe 6.3Volt/320mA E10
|
18527
|
|
Skalenlampe 7Volt/0.1Ampere E10 |
Skalenlampe wie oben,
jedoch nur 0.1A.
Leuchtet weniger hell, wird nicht so heiß.
z.B. für Saba Anzeigelampe für Ferritantenne "AN"
Stereo, Sprache, Musik ...
oder
Graetz Beleuchtung der "Klangwalzen".
|
Skalenlampe 7Volt/0.1Ampere E10
|
18529
|
|
Skalenlampe 6Volt/0.1 E10 kugelform
|
Skalenlampe wie oben,
jedoch in kugelform
|
Skalenlampe 6Volt/0.1A E10 kugelform
|
18532 |
